Anschluss der Märklin Drehscheibe 7686 mit LDT TT-DEC mit getrenntem Schalten und Fahren auf der Modellbahn-Anlage
Ausgangslage
Auf unserer Modellbahn-Anlage gibt es viele Digitalzentralen, wir haben Fahren, Schalten und Melden aufgeteilt und selbst darunter nochmals Gruppen gebildet. Daher musste der Anschluss der Drehscheibeplugin-autotooltip__default plugin-autotooltip_bigDrehscheibe/Schiebebühne/Segmentdrehscheibe
Drehscheibe
Unsere Drehscheibe im BW Phillipsburg ist eine Märklin Drehscheibe 7686. Sie wird mit einem LTD-Decoder ["TT-DEC von Littfinski"] auf Basis von DCC (Digitalzentrale „Schalten“) angesteuert. Die Fahrbefehle für die Loks kommen von der Digitalzentrale wie nachstehend umgesetzt werden.
Das Rückmeldemodul „RM-88-N-Opto“ ist bei uns nicht im Einsatz, wir verwenden dafür ein S88-Rückmelder Marke Eigenbau.

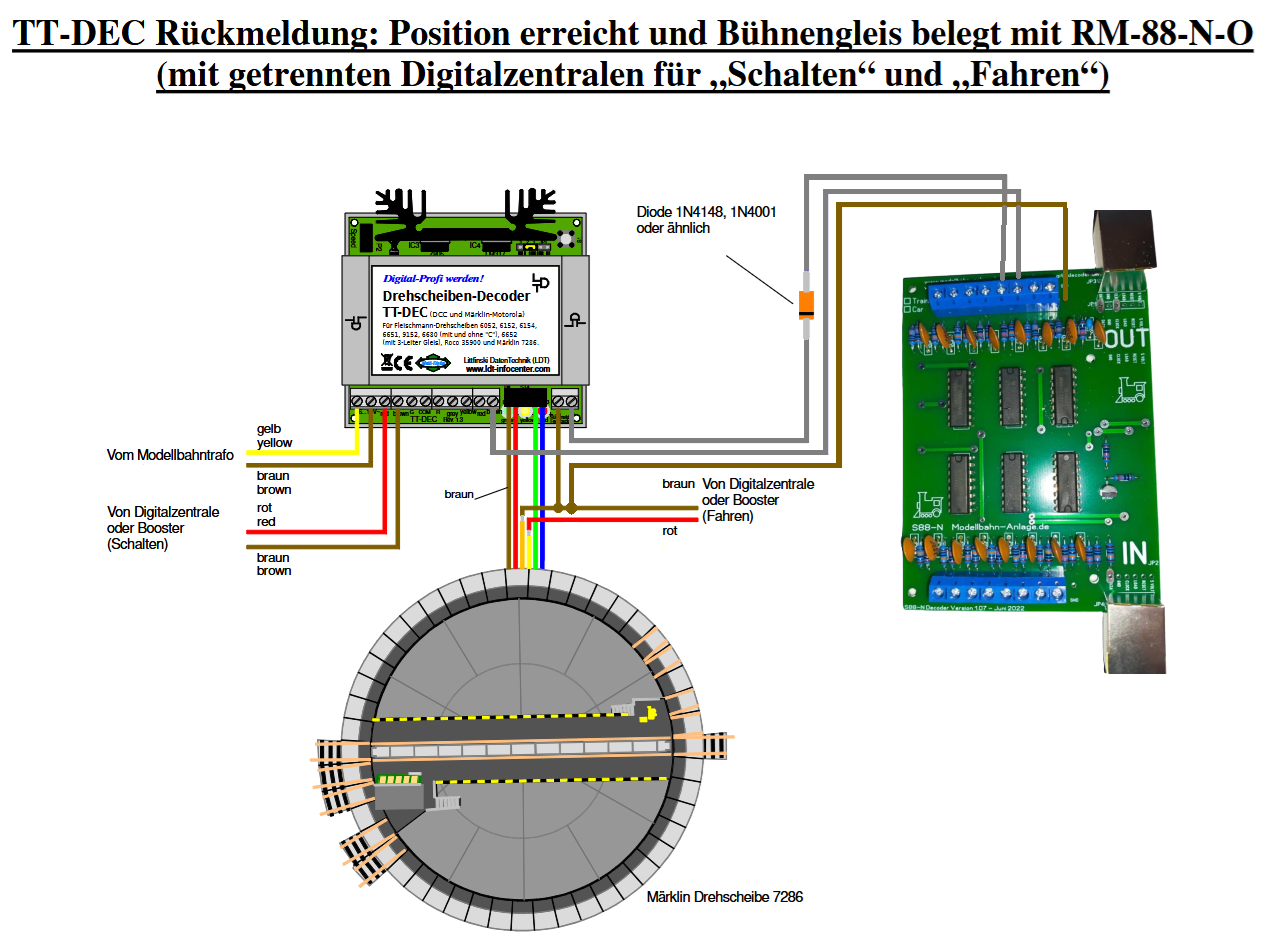

Schaubild nach LDT
Angepasstes Schaubild unserer Verkabelung
Wir haben den Rückmeldedecoder nicht mit + („rot“) verbunden, sondern, wie üblich, mit Masse („braun“). Hat ebenfalls bestens funktioniert!
