Lokbilder für CS3 erstellen

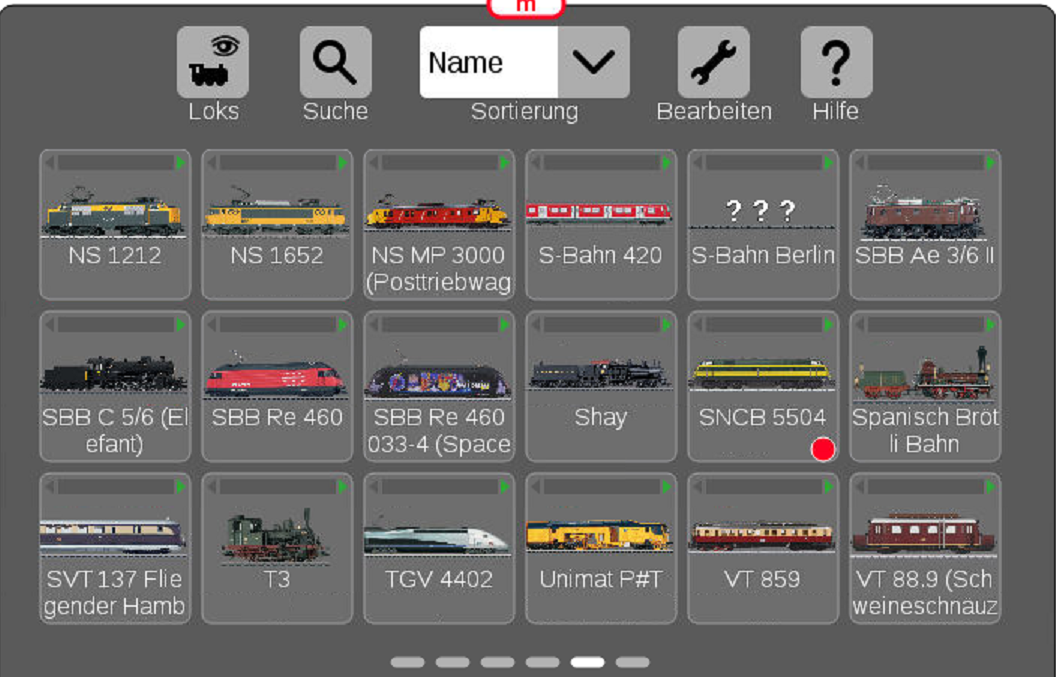

Die meisten Märklin-Bilder für Lokomotiven sind in der CS3 hinterlegt und können verwendet werden…
Aber z.B. fehlt hier da sBild der „alten“ Blech-Berliner-S-Bahn - Märklin H0 3017 Triebzug BR 275 Berliner S-Bahn BVG.
Wie erstellt man nun eine Grafik für die CS3, wie lädt man diese hoch?
Eigenschaften für Bild für ESU ECoS, Märklin CS2 und Märklin CS3
| ECoS 2 | CS2 | CS3 | |
|---|---|---|---|
| Breite x Höhe | 190 x 40 Pixel | variabel, maximal darstellbar im GUI sind 128 x 48 Pixel | variabel, im Durchschnitt |
| 384 x 132 Pixel | bisher immer 500 x 200 Pixel (Stand 2016) | 384 x 132 Pixel | bisher immer 500 x 200 Pixel (Stand 2016) |
| Skalierung? | nein | nein | ja, die GUI der Zentrale skaliert die Bilder |
| Dateiformat | BMP | PNG | PNG |
| Bildformat | 32bit, RGB | Palette (mit 256 Farben oder weniger) oder RGB (möglich von 8-bit bis 32-bit) default: überwiegend Palette | Palette (mit 256 Farben oder weniger) oder RGB (möglich von 8-bit bis 32-bit) default: RGB mit Alphakanal |
| Transparenz? | nein | ja, schwarz = transparent | ja, schwarz = transparent |
Nun geht es aber los, Erstellung Lokbilder für CS3 von Märklin
Bildgröße: 384 x 132 Pixel
Vorlage zum Download
Diese Datei kann man als Vorlage verwenden - damit gelingt jeder Start ;)
Upload zur CS3
- Man meldet sich mit der IP-Adresse im Browser auf der CS3 an.

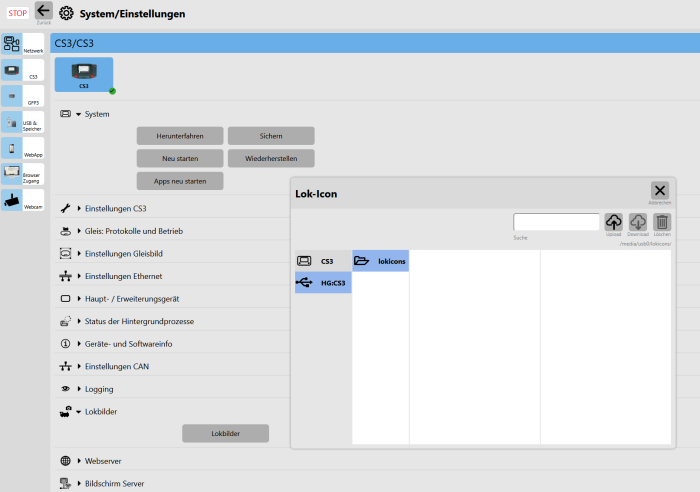

- Jetzt navigiert man zu „System/Einstellungen“.
- Dann wählt man den Punkt „Lokbilder“

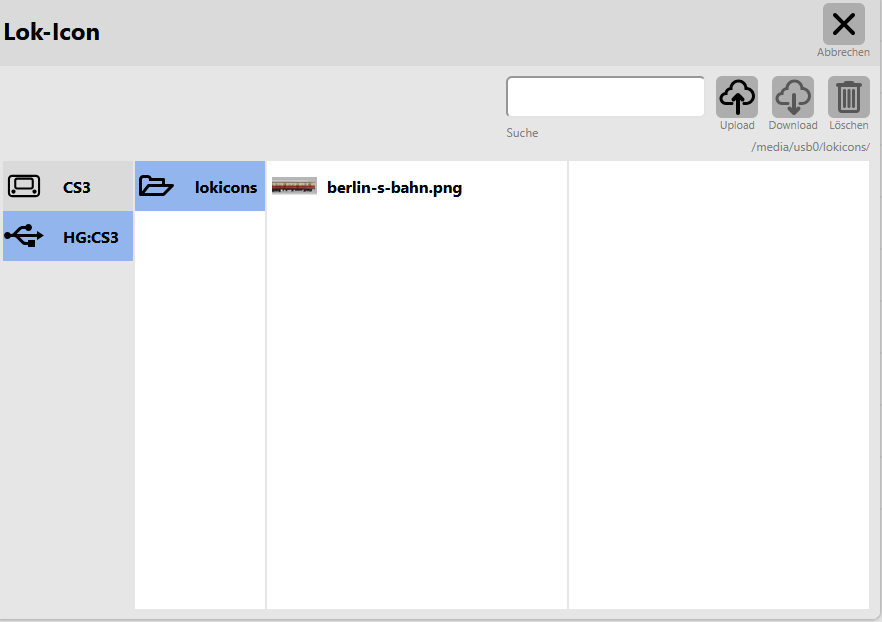

- Als Ablage wählen wir unseren USB-Stick aus.

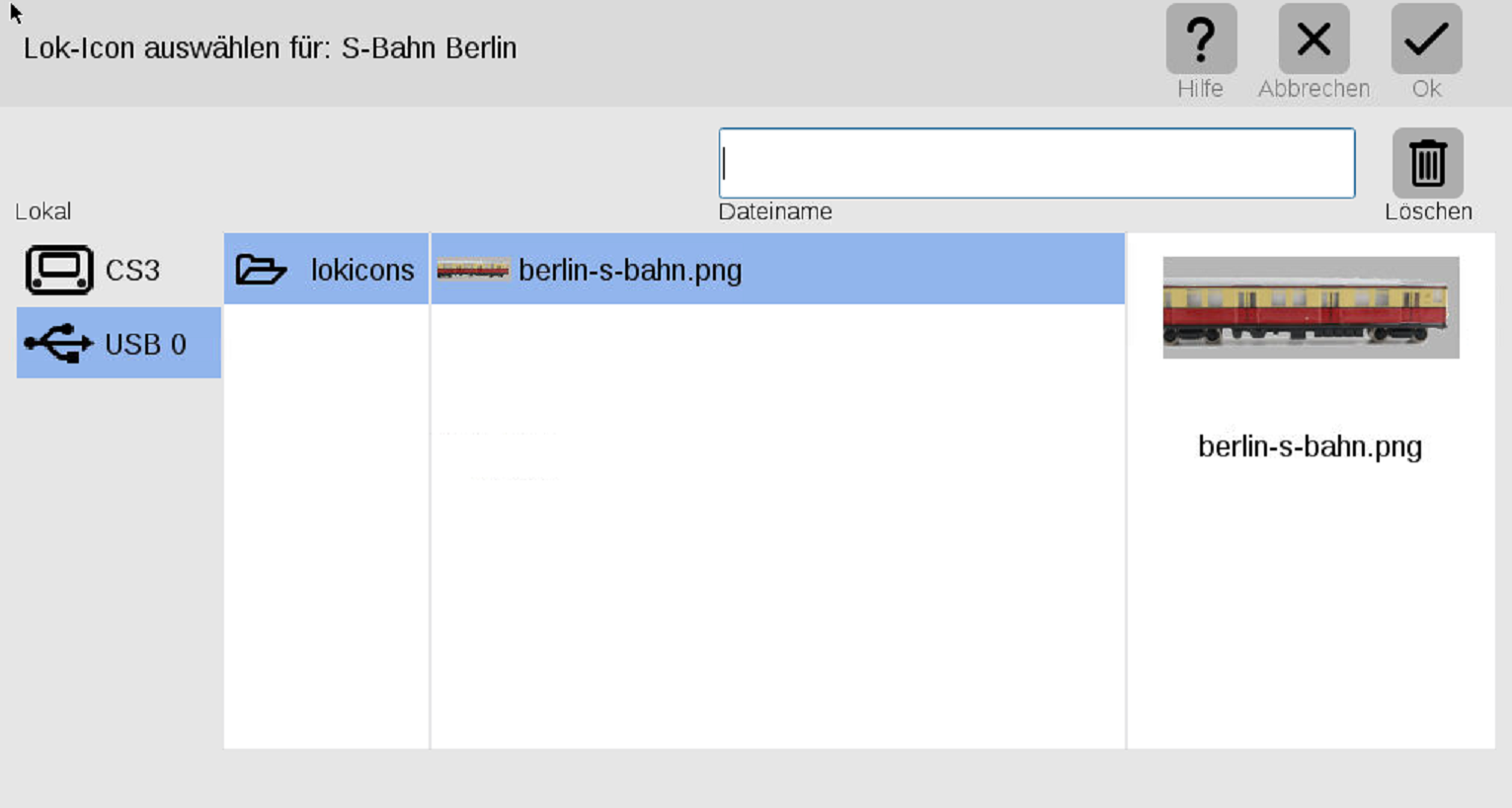

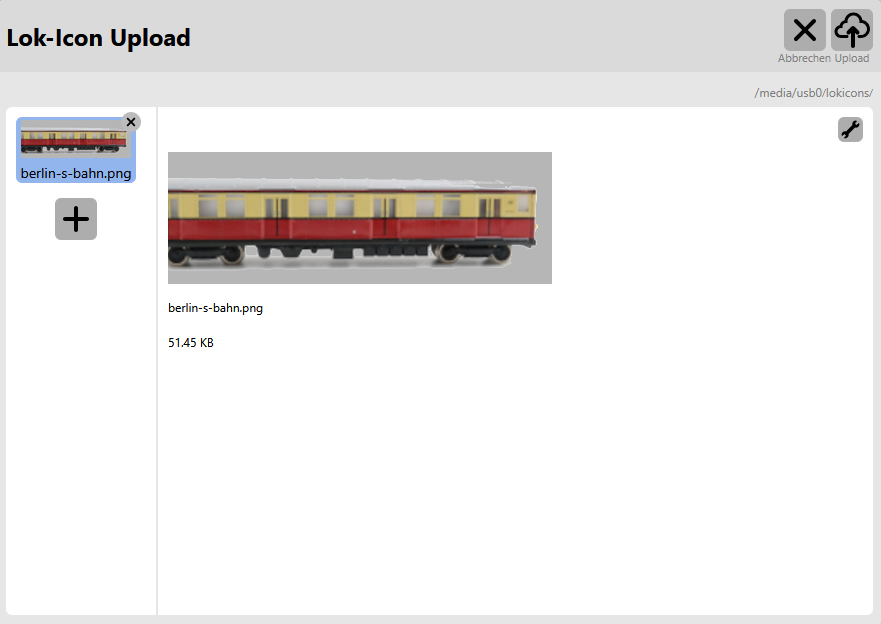

- Danach lädt man das Bild direkt in die CS3 hoch.
